HS100C HS-100C
HS100C是Cmedia小封装USB音频芯片
HS-100C是一款高度集成的无晶体USB音频单芯片解决方案，主要用于USB耳机、耳麦和无线转换器（启用无线适配器）应用。HS-100C内置了所有必要的模拟和数字模块，包括立体声DAC和耳机驱动器；单声道ADC；麦克风前置放大器；PLL；稳压器；和USB收发器。HS-100C的许多功能可以通过跳线针或外部EEPROM进行编程。客户可以通过外部EEPROM定制独特的USB VID / PID /产品字符串/制造商字符串和最大/最小/初始音量设置。此外，HS-100C支持符合HID协议的音量控制针，如回放静音、音量上/下和录制静音针，与回放操作LED和录制静音LED控制针交互。HS-100C还具有抗噪音电路设计和内部振荡器，可以在没有外部晶体振荡器的情况下运行。
HS-100C 产品优势：
抗噪音设计，用于插拔设备
芯片内振荡器，无需外部晶体振荡器
支持多媒体“回放静音/音量上/下/录制静音”HID热键控制
支持回放操作LED和录制静音LED控制针
支持SPI接口93C46 EEPROM，用于定制“VID / PID /产品字符串/制造商字符串/序列号/音量范围/初始音量/HID禁用”配置
小型封装的QFN-32（4 x 4mm）
Windows® 10/Windows® 11 Logo Certification
HS-100C 产品特点：
USB兼容性
兼容USB 2.0规范全速，并获得USB-IF认证
兼容USB音频设备类规范1.0
兼容USB HID设备类规范1.1
架构
USB挂起/恢复模式和远程唤醒与音量控制
芯片内振荡器，为PLL和嵌入式USB收发器提供参考源
抗噪音设计，用于插拔设备，而A-A路（侧音）是关闭的
一个控制端点，等时传出端点，等时传入端点和中断传入端点
音量上/下/回放静音/录制静音的HID热键
录制静音针与录制静音状态的LED指示器
使用SPI（串行外围接口）的外部EEPROM接口，用于供应商特定的USB VID / PID /产品字符串/制造商字符串/序列号和最小/最大/初始音量设置
通过外部选择针支持USB总线电源模式的高功率（500mA）和低功率（100mA，默认）模式
嵌入式5V至3.6V / 3.3V / 1.8 V稳压器，供单个外部5V电源使用
HS-100C 音频I / O
16位分辨率和48KHz，44.1KHz采样率的2通道DAC输出
16位分辨率和48KHz，44.1KHz采样率的1通道ADC输入
支持带独立电压偏置针和模拟混音器（侧音）功能的单声道Mic输入
支持DAC DC偏移消除
可配置的USB音频拓扑，以选择耳机/扬声器模式
控制接口
带有Microsoft® HID控制的功能，包括Vol_Up / Vol_Dn / Playback_Mute / Recording_Mute热键按钮（默认启用）
带外部EEPROM访问的SPI控制接口
支持2个LED指示器控制针：操作状态/录制静音（默认启用）
HS-100C 封装
工业标准32引脚QFN封装
Windows® 7/10/11和支持标准USB音频设备类1.0设备驱动程序的Mac® OS X上的即插即用
Windows® 10/Windows® 11 Logo Certification

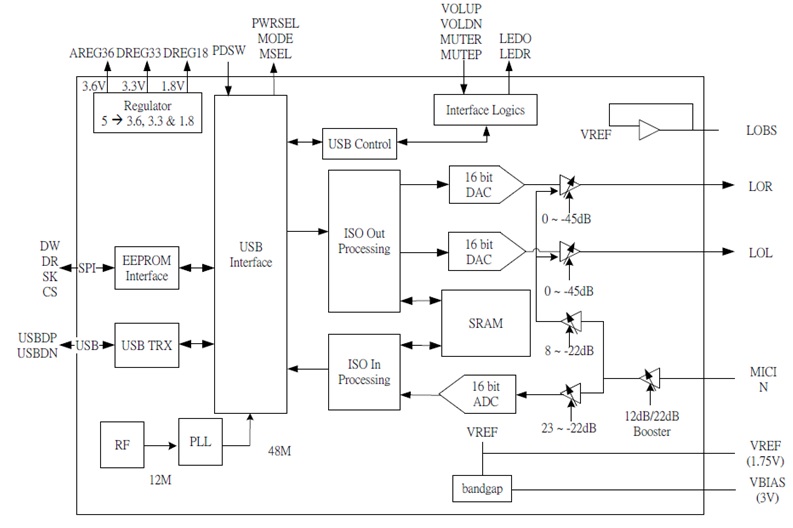

HS-100C BLOCK DIGRAM
