CM6542 USB话务耳机芯片
CM6542是Cmedia 24bit 96khz 低功耗 兼容性良好的 Type c音频解码芯片。可以应用于话务耳机,Teams Lync 话务耳机,TypeC扩展坞,TypeC+PD等
CM6542是Cmedia 24bit 96khz 低功耗 兼容性良好的 Type c音频解码芯片。可以应用于话务耳机,Teams Lync 话务耳机,TypeC扩展坞,TypeC+PD等
CM6642 CM6542,CM6542是Cmedia 24bit 96khz 低功耗 兼容性良好的 Type c音频解码芯片。
可以应用于话务耳机,Teams Lync 话务耳机,TypeC扩展坞,TypeC+PD等。

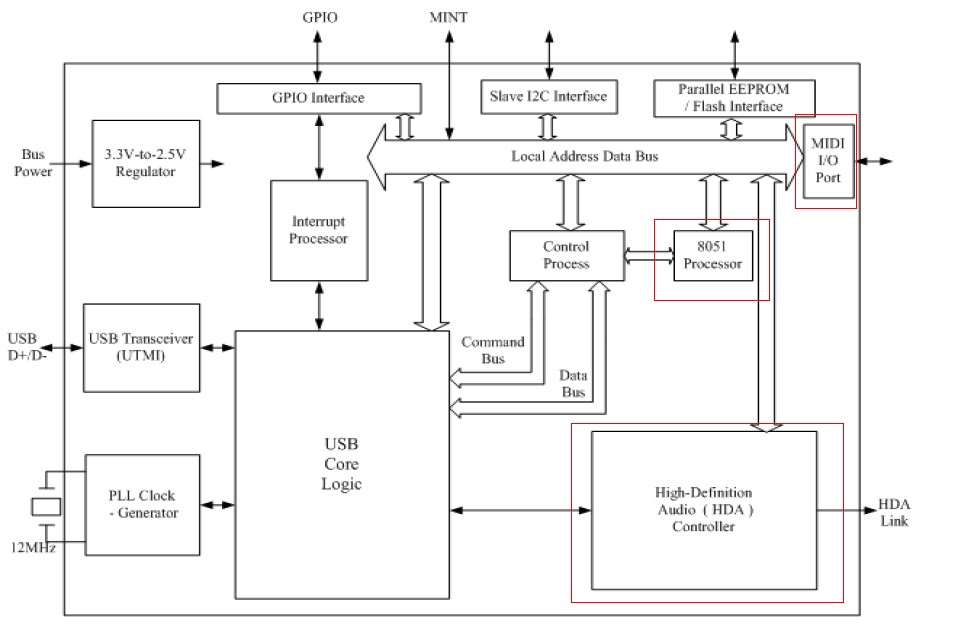

CM6642可以支持192khz 24bit。可以支持最新的USB音频设备类定义V2.0和和Line-In/Mic-In(全部高达192KHz/24bit的),一个USB2.0高速音频处理器。 CM6542 CM6642具有一个嵌入式兼容8051的微处理器,可以提供最佳的灵活性和功能通过外部升级32KB NOR闪存ROM代码。CM6642是一个功能强大的音频为核心的高价值的USB2.0音频应用。
CM6642-特征
USB规格。 Rev.2.0 high-speed/full-speed模式兼容
最新的USB音频设备类定义版本2.0/1.0兼容( UAC V2.0 )
USB人机接口设备(HID )类定义版本1.1兼容
支持USB暂停/恢复/复位功能
支持控制,中断,批量和同步数据传输S / PDIF输出接口音频引擎
输出能力(与骅讯CM9822A高清编解码器)
2声道输出采样率: 44.1K/48K/96K/192KHz ( 192KHz的仅适用于USB音频类2.0/High-speed模式)位分辨率:16 /24位支持S / PDIF数字音频输出通过CM9822A编解码器
输入功能( 带骅讯CM9822A高清编解码器)
支持采样率的ADC : 44.1K/48K/96K/192KHz ( 192KHz的只适用于USB音频类2.0/High-speed模式; 192KHz的仅在CM9822A )
支持位分辨率ADC的: 16/24位( CM9822A ADC支持20位有效),支持S / PDIF输入44.1K/48K/96K/192KHz @ 16/24bit ( 96K/192KHz/24bit只适用于USB音频类2.0 /高速模式)
集成Intel HD音频编解码器兼容的控制器支持外部HDA编解码器
一对用于专业音频应用的USB MIDI I / O接口
集成8051微处理器
8051嵌入式微处理器来处理注释/协议交易
连接到一个外部并行闪存/ EEPROM存储器(最大32KB )固件ROM码
HID中断可以通过固件代码来实现
提供最大的硬件配置灵活性,固件代码升级
VID / PID /产品字符串可以通过固件代码编程定制
外部主设备通信从I2C控制接口
中断引脚
6个GPIO引脚
1个专用芯片复位控制引脚
内置USB2.0收发器(高达480MB的带宽)
自动检测high-speed/full-speed
GPIO引脚为USB音频类2.0和1.0应用模式配置
只有单一的12MHz晶振输入是必需的(内嵌PLL功能)
只需要单一的3.3V电源(内置3.3V到2.5V调节器数字内核)
高品质的USB 2.0 - 2声道耳机/耳机/音箱
高品质的USB游戏耳机
对于笔记本电脑便携高品质的USB2.0音频箱
USB DAC/喇叭/耳机放大器
