CM6533
CM6533是内置8051的USB 2.0音频芯片，用于灵活应用。内置三色PWM LED驱动器和双通道ADC/DAC和S/PDIF接口，适用于耳机、底座、扬声器和麦克风应用。
CM6533-简介

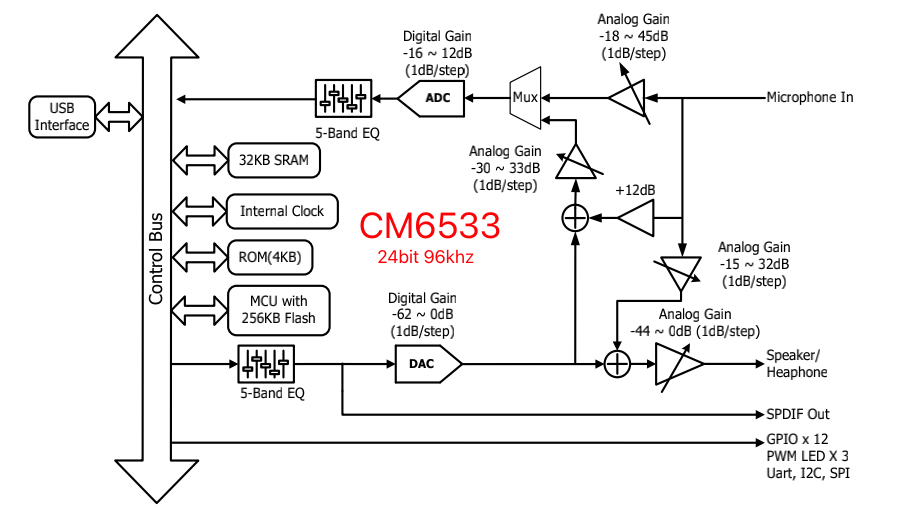

CM6533是内置8051的USB 2.0音频芯片，用于灵活应用。内置三色PWM LED驱动器和双通道ADC/DAC和S/PDIF接口，适用于耳机、底座、扬声器和麦克风应用。内部8051也可以开发到许多不同的应用程序，例如Microsoft™ Lync/Skype/VoIP设备、Android手机或平板电脑/平板电脑对接设备。CM6533与USB Audio Class 1.0和USB 2.0全速兼容，因此它可以即插即用，无需在主要操作系统上安装任何附加软件。内部DAC和ADC支持8~96KHz采样率和16/24位分辨率。CM6533在播放和录制路径上集成均衡器，以补偿麦克风和耳机的频率响应CM6533还集成了256K字节的闪存（包括32KB的F/W编程大小）和晶体，但制作成品需要很少的无源元件。因此，它可以节省总BOM成本，PCB面积可以更小。
CM6533-产品特点
USB合规性
USB规范2.0全速兼容和USB-IF认证
符合USB音频设备等级规范1.0
符合USB HID设备等级规范1.1
CM6533-特征
USB暂停/恢复支持
嵌入式USB收发器和上电复位电路
256K Byte Flash和32K Byte编程大小支持灵活定制
将5频段硬件均衡器与多达4种预设模式集成
MCU/Flash/GPIO控制通过HID/Vender命令接口（MCU读/写支持16字节数据传输带宽）
支持多达12个GPIO引脚
单个5V电源，内置5V至4.5V和5V至3.3V稳压器
CM6533-音频I/O
带16欧姆耳机放大器的2通道DAC输出（支持8~96KHz采样率和16/24位分辨率）
2通道ADC输入（支持8~96KHz采样率和16/24位分辨率。）
支持具有独立电压偏置引脚和模拟混频器（监控）功能的立体声麦克风输入
支持ADC DC偏移消除高通滤波器
支持可选数字S/PDIF输出
通过内置8051 MCU将USB音频拓扑配置为耳机/扬声器/麦克风模式
控制接口
具有Microsoft®HID控件，包括Vol_Up/Vol_Dn/Playback_Mute/Record_Mute/Play_Pause/Stop/Previous/Next热键按钮（默认启用）
带内置ADC电位计的可选模拟DC VR音量控制引脚
I2C/SPI/UUART主/从模式控制接口
支持三色PWM LED指示灯控制引脚（GPIO4、GPIO5、GPIO6）
封装
CM6533N是48引脚QFN封装。（7米x 7米x 0.85毫米）
CM6533是48引脚LQFP封装。（7米x 7米x 1.44毫米）
