CM6317A
CM6317A是C-Media的USB麦克风芯片。仅有单纯麦克风输入，没有输出。
CM6317A-简介

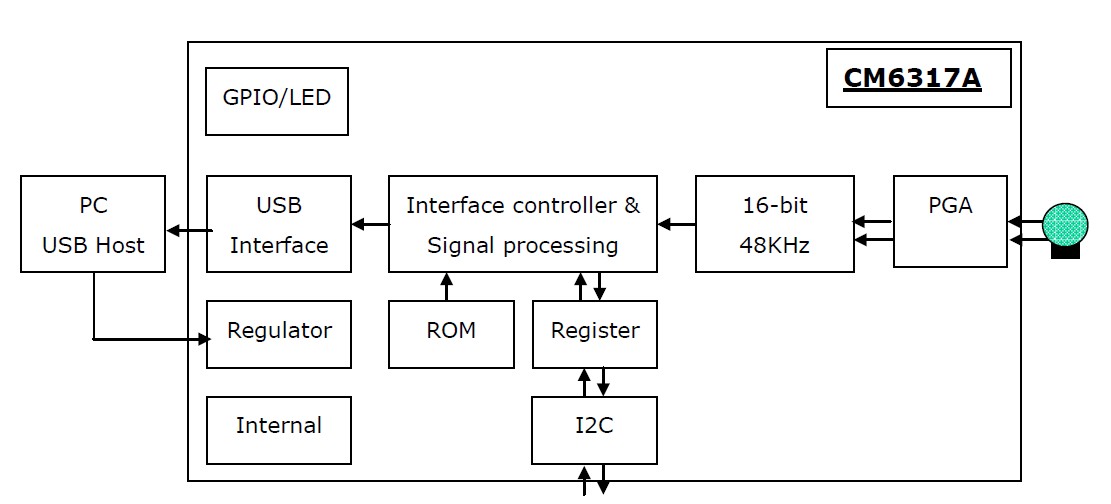

CM6317A是C-Media设计的先进的VoIP应用的音频SOC芯片。它拥有一个高性能的立体声ADC，以及I2C接口，允许与各种微处理器和DSP通信。该CM6327A提供了低噪声，高品质语音输入，重要的，当涉及到录制或广播电话会议或公开演讲。此外，CM6327A集成了所有必需的模拟量模块，包括2路ADC，PLL，调节器和USB收发器模块，以及一个EEPROM，允许您自定义的产品字符串，PID和VID。的8/11.025/16/22.05/32/44.1和48khz，高品质的16位分辨率和用户友好的通用输入和输出的自定义功能的采样率支持。此外，许多功能可以通过外部EEPROM和MCU，这是很容易通过的HID软件界面控制进行编程。
CM6317A-特征
USB规范。 2.0全速兼容和USB IF认证
USB音频设备类规范。 1.0和USB HID类规格。 1.1兼容
支持控制，中断和isochroous数据传输
USB挂起/恢复和远程唤醒支持
嵌入式USB收发器和上电复位电路
单个12MHz晶振输入，带有片上PLL
串行EEPROM的编程界面支持自定义VID / PID /产品名称
EEPROM接口支持24C02数据格式
2CH ADC输入
ADC采样率8K / 11.025K / 16K / 22.05K / 32K / 44.1K / 48K赫兹， 16位分辨率
动态范围： 96dB，可THD + N ： -89 96分贝
数字线性麦克风增益控制功能（ - 16分贝 45分贝）
1.0 Vrms的输入摆幅偏置在2.25V
支持微软的HID功能
对于使用外部控制器支持I2C （主/从）控制接口
I2C单片机的读/写支持16字节的数据传输带宽
I2C接口支持额外的中断引脚INT
通过HID /MCU / EEPROM / GPIO控制
USB音频拓扑结构有1输入端子，1个输出端子，1个 Selector 单位，1个Feature单位
支持2个LED指示灯引脚：1 。开/关/操作2 。录音静音
支持8个GPIO和2 GPI引脚
同步传输，使用与内部锁相环（PLL）同步自适应模式
内置上电复位模块
嵌入式5V到3.3V稳压5V单电源供电
行业标准的LQFP- 48引脚封装
兼容Win2000的/的WinXP / Vista中/ Win7的/ MAC / OSX / Linux的/ Wii游戏机/ XBOX360 / PS2 / PS3
支持硬件的SDK工具，第三方软件开发
