CM6206
CM6206 CM6206LX 是一款高度集成的单芯片USB音频解决方案 真实7.1 真实5.1 需要驱动支持
CM6206 CM6206LX -简介
CM6206 CM6206LX 是一款高度集成的单芯片USB音频解决方案 真实7.1 真实5.1 需要驱动支持。所有必要的模拟量模块嵌入CM6206，包括8CH DAC和耳机缓冲区，2CH ADC，麦克风增益，锁相环，稳压器和USB收发器。这是很合适做高端的USB外接音频盒，USB多通道耳机或USB音频声卡。许多功能是可编程的，通过外部EEPROM和MCU接口。另外，MCU / EEPROM/ GPIO可以很容易地通过HID控制软件界面。更妙的是，CM6206支持立体声MIC，phone jack sense，S/PDIF输入/输出48kHz采样率。此外，CM6206是世界第一个提出支持SPEAKER SHIFTER，卡拉OK和杜比AC-3实时编码器的功能USB音频芯片，USB耳机芯片。
CM6206-特征
兼容USB2.0全速
兼容USB音频设备类1.0和USB HID类1.1
兼容IEC60958规范。（consumer format S/PDIF input and output with loop-back support）
SCMS （Serial Copy Management System）兼容
杜比(R)通过S / PDIF输出S/PDIF输出接口的数字音频流
USB远程唤醒支持
8通道DAC输出， 16位分辨率
3.1 VPP（ 1.1 Vrms）的偏置在2.25V输出摆幅
音量控制和静音功能
耳机缓冲器
2X interpolator数字播放数据，以提高质量
2通道ADC输入，16位分辨率
3.2 Vpp的（或4.0 Vpp的由供应商驱动程序编程）偏置在2.25V输入摆幅
音量控制和静音功能
with selectable source and phone jack sense的额外的耳机输出
使用带内部PLL自适应同步同步传输
支持最大33分贝立体声麦克风
录音源从S/PDIF，麦克风，线路输入和麦克风，线路输入和前置声道选择。
主音量默认控制;每个声道的音量由集成C-Media driver控制
播放软静音功能
支持48/44.1KHz采样率播放和录音
单片机支持与两线串行接口
对于定制的VID/PID
串行EEPROM支持

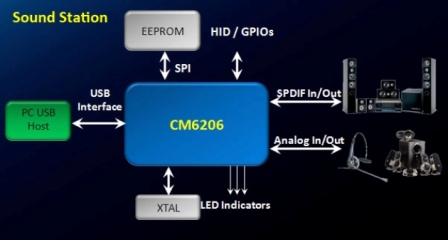

CM6206-框图
