CM6533
CM6533
CM6533-简介
CM6533是一个高度集成的、无晶振的USB音频单芯片解决方案，用于的USB耳机，耳机和加密狗应用，如VoIP（语音互联网协议）。所有必要的模拟模块被嵌入CM6533包括双通道DAC和耳机功放，ADC，麦克风增压器，PLL，稳压器，USB收发器。它还支持8GPIO脚。此外，可以很容易地控制音频调节，支持HID标准音量控制。许多功能是可编程的通过跳线或外部EEPROM。 可以定制独特的USB VID/ PID/产品字符串/制造商字符串和最小音量/最大音量EEPROM。 CM6533还带有反POP的噪声电路设计，无需外部晶体振荡器。
CM6533-特征
符合USB2.0全速运行
符合USB音频设备类别规范v1.0
支持USB挂起/恢复，带有音量控制引脚的模式和远程唤醒
片上振荡器提供参考源给PLL和嵌入式USB收发器
跳线选择耳机模式（播放录音），扬声器/耳机模式（仅限于播放）
跳线选择Mixer单元耳机模式和功率模式的启用/禁用
I2C接口访问内部寄存器，外部MCU和USB主机
USB音频功能的拓扑结构有2个输入端子，2个输出端子，1个 Mixer 单元，1Selector单位和3个Feature单元（耳机模式）
USB音频功能的拓扑结构有1输入端子，1个输出端子，1个Feature单元（扬声器模式）
反Pop噪声设计

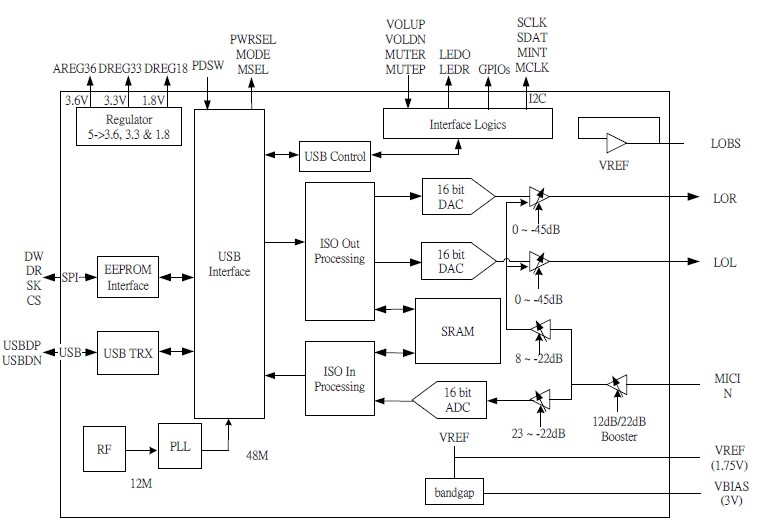

CM6533-线路图
