CM118B

CM118B-简介

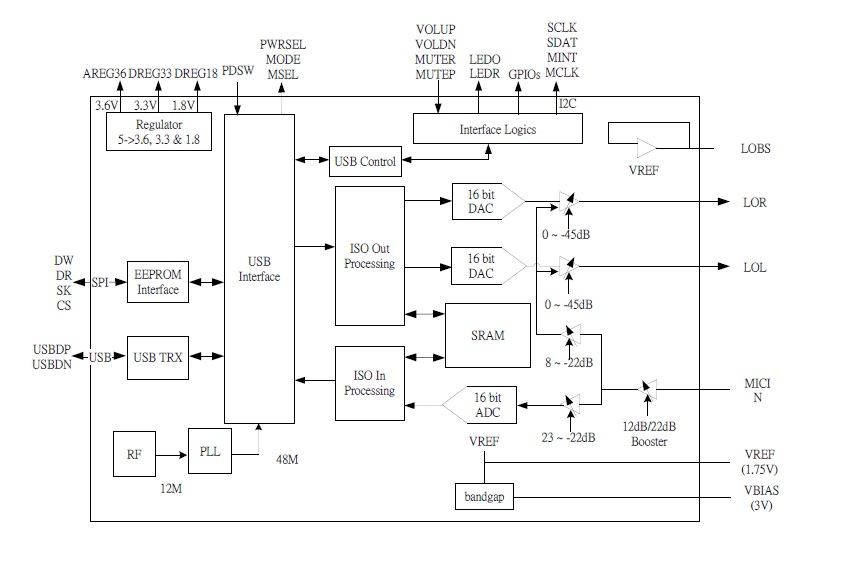

CM118B是Cmedia骅讯双麦克风、双输出USB音频芯片。可以做单/双麦克风.可以选择单麦克风或者双麦克风模式，可以设置打开或者屏蔽耳机输出。应用于USB麦克风应用。所有必要的模拟和数字模块嵌入在CM118B，包括立体声DAC和耳机驱动;单声道ADC麦克风前置功放Booster;PLL，调节器和USB收发器。HS100是可编程的通过跳线针脚或外部EEPROM。客户可通过外部EEPROM自定义独特的USB VID / PID /产品字符串/制造商字符串和最大/最小/初始音量。此外，CM118B支持HID标准的音量控制引脚如播放/音量增加/递减/录音静音/播放静音/播放LED/静音LED。CM118B还配备了一个反POP噪声电路设计和内部振荡器。

CM118B-改进

• 内置振荡器的总BOM成本较低

• 符合USB 2.0全速操作

• 符合USB音频设备等级规范v1.0

• 支持USB暂停/恢复模式和带音量控制引脚的远程唤醒

• 采用片上PLL和嵌入式USB收发器的无晶体设计

• 扬声器模式（仅播放）或耳机模式（播放+录制）的跳线引脚

• 对于耳机模式，USB音频功能拓扑有2个输入端子、2个输出端子、1个混音器单元、1个选择器单元和3个功能单元

• 耳机模式下混音器单元启用/禁用的跳线引脚

• 对于扬声器模式，USB音频功能拓扑具有1个输入端子、1个输出端子和1个功能单元

• 支持一个控制端点、一个等时输出端点、一种等时输入端点和一个中断输入端点

• 支持AES/EBU、IEC60958、S/PDIF输出立体声PCM数据的S/PDIF用户格式

• 音量增大、音量减小和播放静音引脚支持USB HID设备类用于主机控制同步

• 记录静音引脚，带有LED指示灯，用于记录静音状态

• 供应商特定USB VID、PID和音量设置的外部EEPROM接口

• 8个GPIO引脚

• 改进的ESD保护机制

• 内置Pop降噪电路

• 设置电源模式的跳线引脚（100mA或500mA，总线电源或自供电）

• 同步传输使用自适应模式和内部PLL进行同步

• 耳机和耳机模式下播放和录制的48K/44.1KHz采样率

• 软静音功能

• 带耳机电话放大器的嵌入式16位立体声音频DAC

• 带麦克风Boost的嵌入式16位单声道ADC输入

• 嵌入式上电复位块

• 嵌入式5V至3.3V稳压器，用于单个外部5V操作

• CM119B是48针LQFP封装（7m x 7m，12-12-12-12）

• CM119BN是48引脚QFN封装（5m x 5m，14-10-14-10）
